一、什么是固定式消防水炮滅火系統?
固定式消防水炮滅火系統是一種通過高壓水射流實現火災撲救的消防設備。它通常安裝在建筑的關鍵區域,如樓梯間、走廊、倉庫、機房等,能夠在火災發生時迅速響應,有效控制火勢蔓延,降低火災損失。
該系統具有響應速度快、控制能力強、操作簡便等優點,是現代建筑消防系統的重要組成部分。

1.1 系統選型與滅火劑要求?
水炮滅火系統作為固定消防炮系統的子類,其選型必須嚴格遵循 GB51427-2021第4.2.3條規定。規范明確要求消防水泵應確保在火災時能及時啟動,停泵必須由人工控制,禁止設置自動停泵功能。這一"人工干預"原則是消防設計的最高技術依據,任何偏離此要求的設計均被視為不符合標準。
水炮系統嚴禁用于撲救遇水會發生化學反應導致燃燒或爆炸的物質火災,如金屬鈉、電石等。系統選型時需根據保護對象特性選擇適當流量和射程的水炮,噴射型自動射流滅火系統用于撲救輕危險級場所火災時,單臺滅火裝置的流量不應小于5Ls;用于撲救中危險級場所火災時,單臺滅火裝置的流量不應小于10L/s,設計持續時間不小于1小時。
1.2 室內系統設置?
室內固定水炮必須采用濕式給水系統,確保供水響應時間≤5分鐘。系統需設置消防水泵啟動按鈕,臨時高壓消防給水系統必須具備自動啟動功能,射流滅火系統啟動至噴水響應時間不超過30秒。
消防炮安裝位置應保證射流不受建筑結構或設施遮擋,兩門水炮的射流應能同時覆蓋被保護區域任一部位。閥門管理方面,直徑>300mm的泵出口管道禁止使用單一手動閥,所有遠控閥門應具備快速啟閉特性并配置機械鎖止模塊,工作狀態需通過紅綠雙色LED標識。
1.3 系統組件要求?
系統由消防給水系統(水源、供水設施、管網)、滅火裝置(水炮及其支撐結構)、探測裝置(雙波段火焰探測器)及控制裝置組成。供電系統需符合建筑消防電源標準,配置UPS備用電源。管道系統須設置檢修閥、試驗放水閥及流量壓力檢測裝置,泵出口管道需采用雙閥設計。控制柜防護等級不得低于IP54標準,確保潮濕環境可靠運行。
控制主機和現場控制箱應具有下列功能:
1.3.1 應控制自動消防炮或噴射型自動射流滅火裝置的水平、俯仰回轉動作、射流狀態轉換;
1.3.2 應控制自動控制閥的開啟和關閉;
1.3.3 應遠程啟動消防水泵,但不應自動和遠程停止消防水泵;
1.3.4 控制主機在自動控制狀態下,應按設定程序控制滅滅裝置動作;
1.3.5 控制主機應具有消防水泵、滅火裝置、自動控制閥等的狀態顯示功能;
1.3.6 現場控制箱應具有消防水泵、自動控制閥、信號閥、水流指示器及水炮運行的狀態顯示功能。
1.4 分類與性能?
自動射流滅火裝置作為自動跟蹤定位射流滅火系統的子類(流量<16L/s),需滿足GB25204-2010要求。系統通過紅外、紫外復合傳感技術及智能算法實現火源識別,定位時間不超過30秒。滅火裝置外表應無腐蝕、起泡、剝落現象,回轉機構啟動和停止需靈活可靠。控制裝置應具備與火災自動報警系統聯動功能,現場手動控制裝置需設置防誤操作設施并靠近出口處。
1.5 測試要求?
系統調試應包括:水源測試、消防水泵調試、氣壓穩壓裝置調試、自動控制閥和滅火裝置手動控制功能測試、主備電源切換測試、模擬末端試水裝置調試及聯動控制調試。管網安裝完畢后需進行強度試驗(1.5倍工作壓力)、沖洗和嚴密性試驗。每個滅火裝置應配備信號閥和電動閥,電動閥必須水平安裝。
?
1.6水炮滅火系統由以下核心組件構成:
消防給水系統?:包括消防水池(容積≥火災延續時間×設計流量)、消防水泵(一用一備,流量揚程曲線平緩)、穩壓裝置(氣壓水罐容積≥150L)及管網系統(環狀布置,管材采用熱鍍鋅鋼管)
滅火裝置?:自動跟蹤定位消防水炮,含驅動電機、傳動機構、噴頭組件及法蘭接口
探測系統?:雙波段火焰探測器(紅外+紫外),探測距離≥保護半徑
控制系統?:聯動控制柜、現場手動控制盤、聯動模塊及聲光報警裝置
輔助設施?:水流指示器、信號閥、試水裝置及系統標識標牌。
1.7 工作原理?
系統通過探測裝置識別火源,經控制裝置分析確認后,驅動水炮對準火點并開啟電磁閥噴水滅火。具有三級控制方式:
自動控制?:雙探測器報警聯動啟動
手動控制?:消防控制室遠程操作或現場控制盤操作
1.8電氣性能參數?
供電電源:AC220V±10%,50Hz(主電)+DC24V蓄電池(備電)
功率消耗:≤500W(待機)/≤1500W(運行)
信號傳輸:RS485總線通信,MODBUS協議
聯動接口:無源干接點(容量AC220V/5A)
接地電阻:≤4Ω(系統接地)/≤10Ω(防靜電接地)。

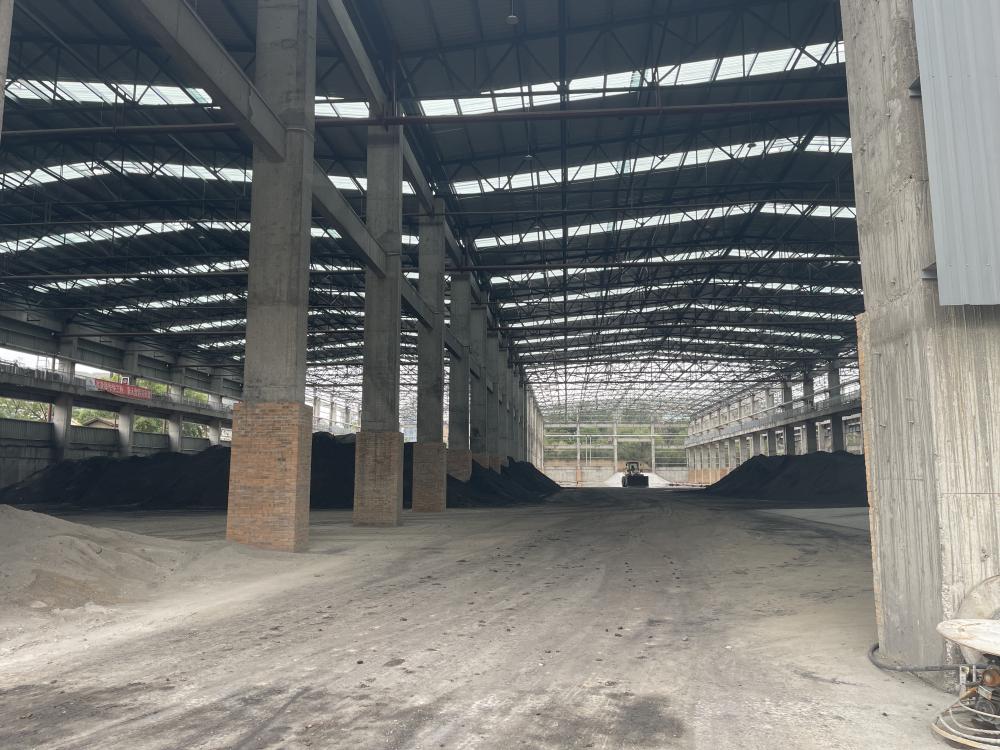

三、施工方案要點
在進行固定式消防水炮滅火系統的施工時,需要特別注意以下幾個方面:
1. 設計與規劃
施工前,必須進行詳細的設計和規劃,包括水炮位置、供水管網布局、控制箱安裝位置等。設計需符合相關消防規范,確保系統能夠有效應對不同火災場景。
2. 材料與設備選擇
選用高質量的水泵、水炮噴嘴、控制閥等設備,確保系統穩定運行。同時,要選擇符合國家標準的管道、閥門等材料,以保證系統的安全性和耐用性。
3. 安裝與調試
安裝過程中需嚴格按照施工規范操作,確保各部件安裝牢固、連接緊密。調試階段需測試水炮的噴射距離、射程和壓力,確保系統性能良好。
4. 維護與保養
系統投入使用后,需定期進行維護和保養,包括清洗噴嘴、檢查管道、更換磨損部件等,以確保系統長期穩定運行。
四、施工注意事項
在施工過程中,需要注意以下幾點:
· 安全第一:施工前必須做好安全檢查,確保施工人員佩戴好防護裝備。
· 環境控制:施工區域需保持干燥,避免雨水或其他因素影響系統正常運行。
· 規范操作:嚴格按照施工規范進行操作,防止因操作不當導致系統故障。
· 記錄與驗收:施工完成后,需進行系統測試和驗收,確保系統符合設計要求。
固定式消防水炮滅火系統是現代建筑防火的重要保障,合理施工、科學維護,才能確保其發揮最大效能。無論是住宅、商業建筑,還是工業廠房,該系統都能為火災防控提供強有力的支持。
