消防水炮在大空間廠房、倉庫使用頻繁，是主動探測火源，并能夠精準定位滅火的性能吸引了眾多的用戶。但是在消防水炮系統在安裝布線的過程中，有客戶不明便多個控制箱之間究竟是并聯布線和串聯布線，又或者是兩者都可以呢？

假如一個廠房里面安裝了20臺消防水炮，按照不同的防火區域，控制箱不能跨區域控制的方法，至少需要5臺或者更多的控制箱；那么這些控制箱之間是怎么布線的呢？

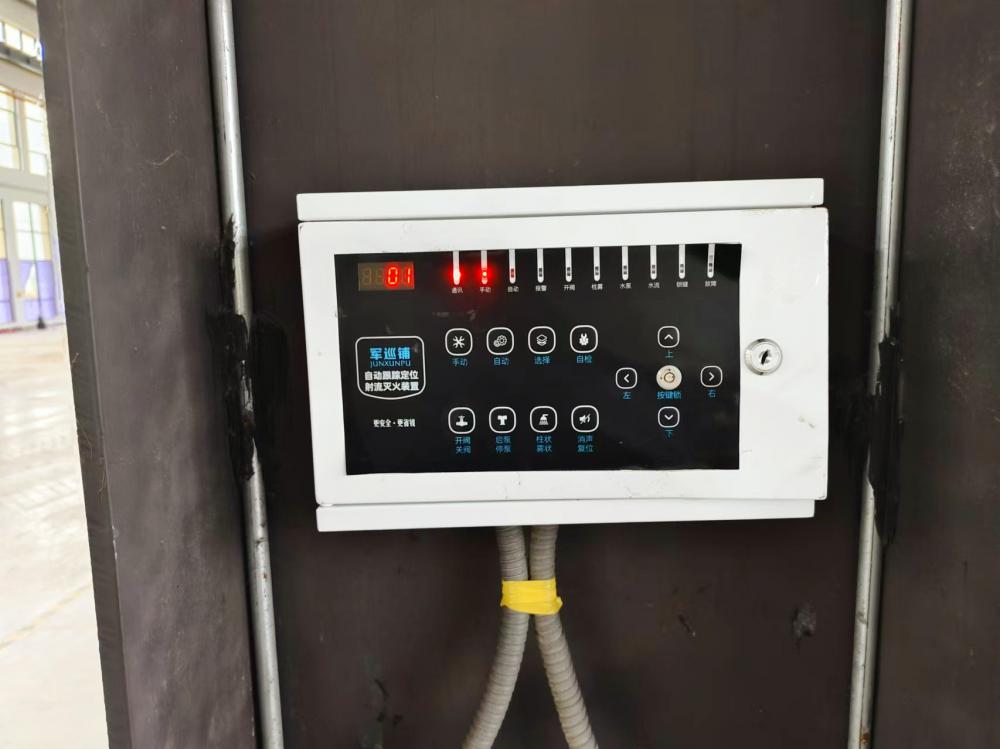

通常來說，控制箱是用來控制消防水炮的轉動，開關閥門，發出報警聲響，同時展示水炮的工作狀態，閥門的工作狀態，甚至有水泵工作狀態，信號閥和水流指示器工作狀態的設備；那么這些設備其一都需要有電源，或者是220V電源，也可以是24V的電源，但是無論是220V的電源線或者24V的電源線，目的都是給控制箱供電，然后給水炮供電。理論上來說，控制箱只要有進線電源就能夠工作，可以并聯，也可以串聯；但是實際上還是有區別的，

1、控制箱電源線之間如果采用并聯接法，有可能是一根電源線，中間產生很多個接口，分別連到每一個控制箱；優勢使用線路少，但是中間接口多，容易出現接觸不良的情況。

2、或者采用手拉手的方式連接，使用的線路多，但是距離短。這種方式連接更為合適，在連接的過程中需要注意線路并線時要連接緊密。

3、電源線采用串聯的方式連接，從一個控制箱一組端子輸入，然后從另外一組端子輸出；優勢是好連接，缺點是一旦一個水炮電源線斷線或者故障，會導致之后的控制箱都沒有電源。

電源線的連接無論使用哪一種都可以使用；但是通訊線的布線需要講究方法，尤其是水炮數量多的時候，通訊線一定要注意。

1、控制箱之間的通訊線采用串聯的方式進行，從一個控制箱進一組通訊線，然后輸出一組通訊線到下一臺控制箱；這種連接方式對于發布指令的主機來說，更為快捷。

2、采用并聯的方式在一定數量范圍內可以，但是隨著消防水炮數量增多，這種布線方式容易出現通訊故障。

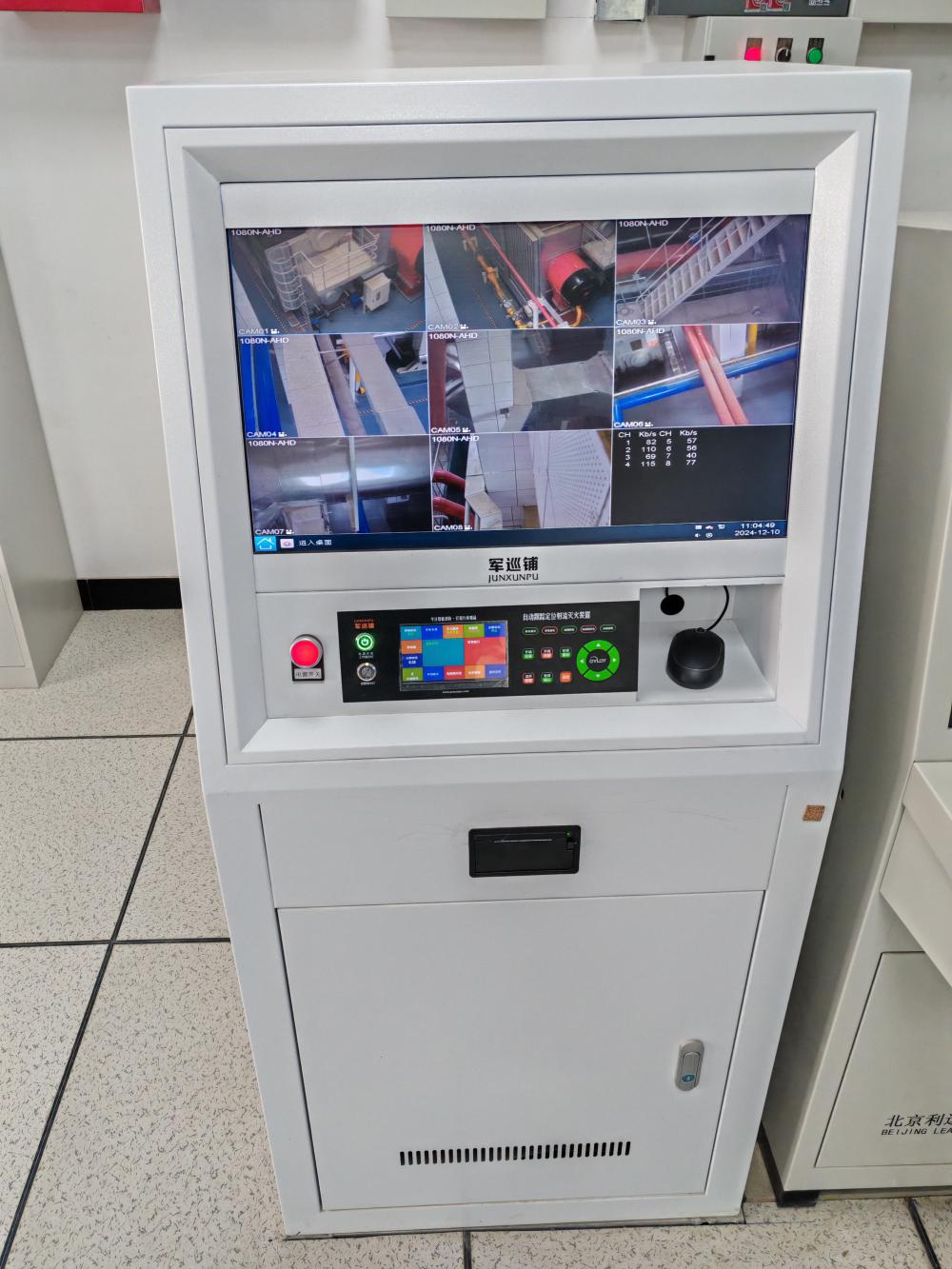

消防水炮系統中，控制箱起到承上啟下的作用，上連接聯動控制臺，下連接消防水炮，所以控制箱的布線很重要；電源線常用采用手拉手的連接方式更為合適；而對于通訊線而言，只有串聯的方式，采用并聯容易造成通訊故障。
