場景中可以使用圖像型火災探測器，同樣也可以使用其他類型的火災探測器的話，用戶選擇圖像型火災探測器的較多，圖像顯示功能能夠更為直接的讓用戶看到報警畫面，同時探測的時間短，探測距離遠等這些優勢讓使用圖像型火災探測器的用戶越來越多。



　　但是圖像型火災探測器的型號眾多，如何選擇更為適合，更為經濟呢？

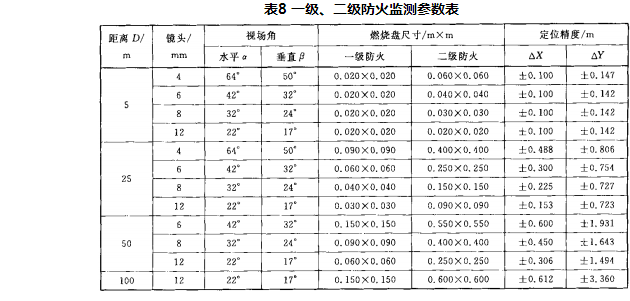

　　圖形像火災探測器的現行的型號有四種，JXP-JTT06，JXP-JTT12，還有4MM和8MM的，使用的并不多。相比而言，圖像型火災探測器的選型有兩個因素，一個是視場角，一個是探測距離。根據《特種火災探測器》中介紹，6MM（JXP-JTT06）的探測器的視場角水平是42°，垂直是32°。在固定火焰大小的情況下，探測的距離為50米；12MM（JXP-JTT12）探測器的視場角是水平22°，垂直11°，探測距離為100米。

　　看到這些數據，第一反應就是探測器的探測角度太小了，可是我們?cè)谶M(jìn)行測驗的過程中才發現，圖像型火災探測器的強大，首先就是固定火焰的大小，15CM*15CM的正方形火盤，使用乙醇等易燃物點燃，50米這么大的火焰，我們?nèi)庋劭吹交鹧娣浅Ｐ。趫D像型火災探測器主機的顯示畫面上，火焰在顯示器上只有平時我們點燃的火柴大小了，可是圖像型火災探測器依然能夠在10S左右發出報警信號。

　　而這些對于使用者而言，場景如何進行選型最為劃算呢，肯定是選擇視場角越大，那么探測的范圍廣泛，使用的數量少，但是探測器是有探測距離限制，如果在50米左右，使用6MM的探測器更為劃算。但是如果大于50米，接近了100米的距離了，那么就應該使用12MM的探測器，保證發現火情的效率才是第一位的。



　　同樣的在《火災自動報警系統設計規范》中也提到了有關圖像型火災探測器的設計要求和安裝要求：

　　圖像型火災探測器的設置，應符合下列規定：

　　1應計及探測器的探測視角及最大探測距離，可通過選擇探測距離長、火災報警響應時間短的火焰探測器，提高保護面積要求和報警時間要求。

　　2探測器的探測視角內不應存在遮擋物。

　　3應避免光源直接照射在探測器的探測窗口。

　　通過這些內容可以了解，圖像探測器的設計需要根據場景長寬高的數據不同，選擇不同型號的探測器。
